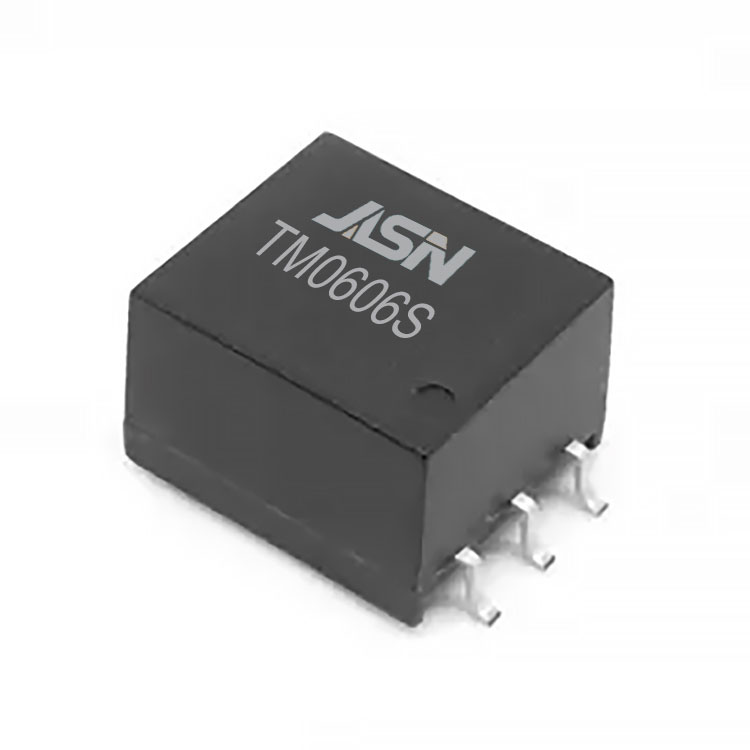

● Cumplir con los requisitos de RoHS
● Cumplimiento de J-STD
1.J-STD-002: Soldabilidad en perfil de reflujo de 245C
2.J-STD-020: Nivel 1, no sensible a la humedad
3.J-STD-075:R7, 245C Máximo mediante soldadura por reflujo
●Coplanaridad: 0,1[.004]Máx.
●Categoría de aislamiento: Básico
●Voltaje de funcionamiento: 1000 VCC.
●Distancia de fuga: 10 mm mín.
●Distancia de separación: 7 mm mín.
●Rango de temperatura de funcionamiento: -40 °C a +125 °C.
●Rango de temperatura de almacenamiento: -50 °C a +125 °C.
PAPÁMETRO |
ESPECIFICACIONES |
||
POLARIDAD |
POR ESQUEMA |
||
AISLAMIENTO ENTRADA-SALIDA |
4300 VCC DURANTE 60 SEGUNDOS |
||
INDUCTANCIA (OCL)100KHZ 100mV-40C a +125C |
150uH mínimo, 370uH máximo |
||
PÉRDIDA DE INSERCIÓN |
1-60MHZ |
80MHZ |
125MHZ |
- 1,0 dB MÁX. |
- TIPO 1,25dB |
-3,0 dB MÁX. |
|
PÉRDIDA DE DEVOLUCIÓN SAL=100OHMIOS |
4MHZ |
30-80MHZ |
|
- 16dB MÍNIMO |
-14+20LOG10(F/30MHZ)dB MÍN. |
||
RELACIÓN DE GIROS 6-4:1-3 |
1:1±2% |
NOTA: F es la frecuencia en MHZ
